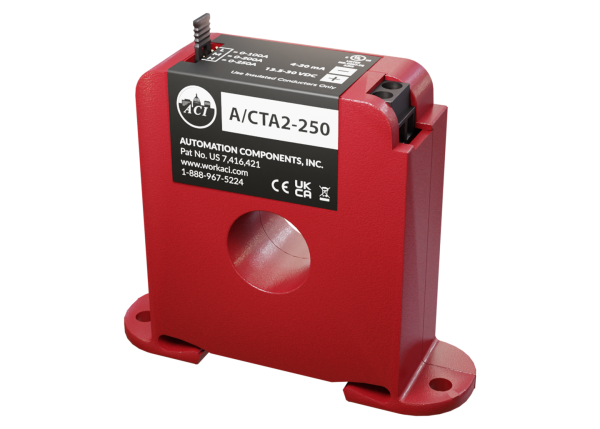

A/CTA2-250 – 4 – 20mA Output

A/CTA2-250 – 4 – 20mA Output

Sản phẩm này được bảo hành bởi ACI trong vòng Năm (5) Năm.

Báo giá sản phẩm

Tổng quan sản phẩm

Cảm biến dòng Analog, 4-20mA, trên thanh DIN, lõi rắn, 0-100, 0-200, 0-250 Amp (Mặc định)

Ứng dụng sản phẩm

  • Tải xuống Xu hướng
  • Giám sát Năng lượng Cơ bản
  • Ballast Điện tử
  • Máy tính/Trung tâm dữ liệu
  • Công nghiệp
  • Dòng tải Tốc độ Biến thiên
  • Bơm
  • Mát bằng
  • Quạt
  • Bảo dưỡng Dự phòng
  • LEED (Vấn đề về hiệu quả Năng lượng và Môi trường)
  • Quá trình Justification Dự án (ROI) Kiểm soát quá trình
  • Môi trường Điện rắn (SCR’s)

    • Download

    DATASHEET - 4-20MA OUTPUT - CTA2, SCTA2

    INSTRUCTION - 4-20MA CURRENT SENSOR

    DRAWING(.DXF) - CTA2-250

    DRAWING(.PDF) - CTA2-250

    Mô tả chi tiết

    Loại Dòng Giám Sát: AC Current
    Điện Áp AC Tối Đa: 600 VAC
    Điện Áp Cách Ly: 2200 VAC
    Dải Tần Số Hoạt Động: A/CTA2 & A/SCTA2 Series: 40 to 1KHz | A/CTA2-50-RMS & A/SCTA2-50 RMS: 15 to 100 Hz | A/CTA2-250-RMS (0-100A Range): 15 to 100 Hz | A/CTA2-250-RMS (0-200/250A Ranges): 30 to 100 Hz
    Loại Lõi: Có sẵn phiên bản Solid-Core và Split-Core (Xem Bảng Đặt Hàng)
    Điện Áp Cấp: +8.5 đến 30 VDC (Đảo Chiều Bảo Vệ)
    Tải Tối Đa: 775 Ohms (Công Thức: (24 VDC – 8.5 VDC) / 0.020A)
    Dòng Cấp: 25 mA tối thiểu
    Dải Dòng Điện: Xem Bảng Đặt Hàng (Có Thể Chọn Trường)
    Tín Hiệu Đầu Ra | Tín Hiệu Đầu Ra Tối Đa: 4 đến 20 mA (2 Dây, Loop Powered) | Giới Hạn 25 mA
    Độ Chính Xác: Tất Cả Các Mô Hình: +/- 1% của Dải Lựa Chọn ngoại trừ A/SCTA2-50-RMS: +/- 2% từ 15 đến 20 Hz | +/- 1% từ 20 đến 100 Hz
    Thời Gian Phản Ứng: A/CTA2-xxx và A/SCTA2-XXX: < 600 mS (Thời Gian Dâng và Rơi) | A/CTA2-xxx-RMS và A/SCTA2-50-RMS: 600 mS (Thời Gian Dâng) và 2800 mS (Thời Gian Rơi)
    Kích Thước Đốc Thủy: 0.75” (19.05 mm)
    Lắp Đường Ray DIN: 35 mm (Brevet số 7.416.421)
    Dải Nhiệt Độ Hoạt Động: 5 đến 104ºF (-15 đến 40ºC)
    Dải Độ Ẩm Hoạt Động: 0 đến 95%, không kết tụ
    Dải Nhiệt Độ Lưu Trữ: 41 đến 95°F (5 đến 35°C)
    Dải Nhiệt Độ Lưu Trữ | Dải RH: 41 đến 95°F (5 đến 35°C) | 40% đến 85% RH, không kết tụ
    Chất Liệu Vỏ Bảng | Chất Cháy: PC/ABS (Hỗn Hợp Polycarbonate/ABS) | UL94-V0
    Kết Nối Dây: Khối Đấu Kẹp 2 Vị Trí, Cốt Yếu Về Chiều
    Đề Xuất Dây: 2 Dây Dẫn (Cáp Bảo Vệ)
    Kích Thước Dây: 18 đến 24 AWG (0.823 mm2 đến 0.205 mm2) Chỉ Dây Đồng
    Chỉ Số Momen Xoắn Khối Đấu: 4.43 đến 5.31 in-lbs. (0.5 đến 0.6 Nm)
    Khoảng Cách Lắp Tối Thiểu: 1” (2.6 cm) giữa cảm biến dòng và các thiết bị từ tính khác (Rơ Le, Cầu Chì, Biến Áp)
    Các Phê Chuẩn Của Cơ Quan: CE (Các Phiên Bản -RMS): CE theo IEC 61326-1: 2012 Lớp A, UL/CUL Được Liệt Kê (UL 508) Thiết Bị Điều Khiển Công Nghiệp (File # E309723), RoHS2, WEEE
    Trọng Lượng Sản Phẩm: A/CTA2-xxx: 0.260 lbs. (0.118 kg) | A/SCTA2-xxx: 0.274 lbs. (0.124 kg) | A/CTA2-xxx-RMS: 0.190 lbs. (0.087 kg) | A/SCTA2-xxx-RMS: 0.190 lbs. (0.087 kg)
    Kích Thước Sản Phẩm: Phiên Bản Lõi Rắn: 2.760” (70.11 mm) x 3.343” (84.92 mm) x 1.050” (26.67 mm) | Phiên Bản Lõi Chia: 2.780” (70.51 mm) x 3.238” (82.25 mm) x 1.120” (28.45 mm)
