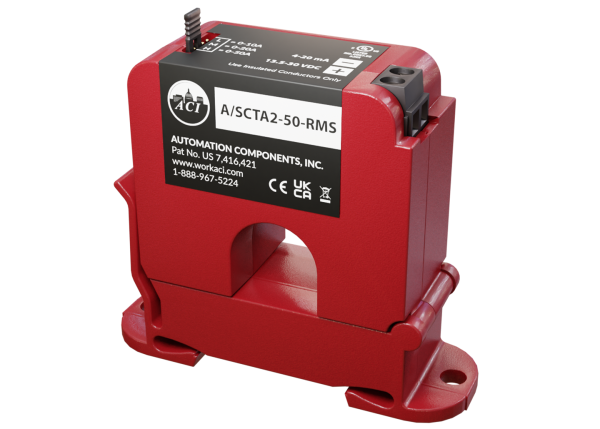

A/CTA2-5 – 4 – 20mA Output

A/CTA2-5 – 4 – 20mA Output

Được bảo vệ bởi Bảo hành giới hạn 5 năm của ACI.

Báo giá sản phẩm

Tổng quan sản phẩm

Cảm biến dòng Analog, 4-20mA, Ray DIN, Lõi chia, RMS, 0-10, 0-20, 0-50 Amp (Mặc định)

Ứng dụng sản phẩm

  • Tải xuống Xu hướng
  • Giám Sát Năng Lượng Cơ Bản
  • Bóng Đèn Điện Tử
  • Máy Tính/Trung Tâm Dữ Liệu
  • Công Nghiệp
  • Tải Biến Tốc
  • Bơm
  • Máy Nén
  • Quạt
  • Bảo Dưỡng Định Kỳ
  • LEED
  • Quá Trình Kiểm Soát Dự Án (ROI)
  • Môi Trường Thể Rắn (SCR’s)

Download

DATASHEET - 4-20MA OUTPUT - CTA2, SCTA2

INSTRUCTION - 4-20MA CURRENT SENSOR

DRAWING(.DXF) - SCTA2-50

DRAWING(.PDF) - SCTA2-50

Mô tả chi tiết

Thuộc tính sản phẩm Thông số
Loại Dòng Điện Theo Dõi: AC Current
Điện Áp AC Tối Đa: 600 VAC
Điện Áp Cách Ly: 2200 VAC
Dải Tần Số Hoạt Động:
  • A/CTA2 & A/SCTA2 Series: 40 đến 1KHz
  • A/CTA2-50-RMS & A/SCTA2-50 RMS: 15 đến 100 Hz
  • A/CTA2-250-RMS (Dải 0-100A): 15 đến 100 Hz | A/CTA2-250-RMS (Dải 0-200/250A): 30 đến 100 Hz
Loại Lõi: Solid-Core và Split-Core có sẵn (Xem Bảng Đặt Hàng)
Điện Áp Cung Cấp:
  • +8.5 đến 30 VDC (Bảo vệ Ngược Chiều)
  • Tải 250 Ohm (1-5 VDC): +13.5 đến 30 VDC | Tải 500 Ohm (2-10 VDC): +18.5 đến 30 VDC
Tải Tối Đa: 775 Ohms (Công Thức: (24 VDC – 8.5 VDC) / 0.020A)
Dòng Điện Cung Cấp: 25 mA tối thiểu
Dải Dòng Điện: Xem Bảng Đặt Hàng (Có thể Chọn Trường)
Tín Hiệu Đầu Ra | Tín Hiệu Đầu Ra Tối Đa: 4 đến 20 mA (2 Dây, Dùng Vòng Nguồn) | Giới Hạn 25 mA
Độ Chính Xác:
  • Tất Cả Các Mô Hình: +/- 1% Dải Lựa Chọn trừ A/SCTA2-50-RMS: +/- 2% từ 15 đến 20 Hz
  • +/- 1% từ 20 đến 100 Hz
Thời Gian Phản Ứng:
  • A/CTA2-xxx và A/SCTA2-XXX: < 600 mS (Thời Gian Tăng và Giảm)
  • A/CTA2-xxx-RMS & A/SCTA2-50-RMS: 600 mS (Thời Gian Tăng) và 2800 mS (Thời Gian Giảm)
Kích Thước Lỗ: 0.75” (19.05 mm)
Lắp Đường Ray DIN: 35 mm (Bằng sáng chế Hoa Kỳ Số 7,416,421)
Dải Nhiệt Độ Hoạt Động: 5 đến 104°F (-15 đến 40°C)
Dải Độ Ẩm Hoạt Động: 0 đến 95%, không ngưng tụ
Dải Nhiệt Độ Lưu Trữ: 41 đến 95°F (5 đến 35°C)
Dải Nhiệt Độ Lưu Trữ | Dải Độ Ẩm: 41 đến 95°F (5 đến 35°C) | 40% đến 85% RH, không ngưng tụ
Chất liệu Vỏ | Xếp hạng Chống Cháy: PC/ABS (Hỗn Hợp Polycarbonate/ABS) | UL94-V0
Kết Nối Dây: Khối Terminal Vít 2 Vị Trí (Phân Biệt Cực)
Yêu Cầu Dây: 2 Dây Dẫn (Dây Che Chắn)
Đường Kính Dây: 18 đến 24 AWG (0.823 mm2 đến 0.205 mm2) Chỉ Dây Đồng
Xếp Hạng Lực Vặn Terminal Block: 4.43 đến 5.31 in-lbs. (0.5 đến 0.6 Nm)
Khoảng Cách Lắp Tối Thiểu: 1” (2.6 cm) giữa cảm biến dòng và các thiết bị từ tính khác (Relays, Contactors, Transformers)
Phê Chuẩn Cơ Quan: CE (-Phiên bản Với Đình RMS): CE theo IEC 61326-1: 2012 Lớp A, UL/CUL Được Liệt Kê (UL 508) Thiết Bị Điều Khiển Công Nghiệp (File # E309723), RoHS2, WEEE
Trọng Lượng Sản Phẩm:
  • A/CTA2-xxx: 0.260 lbs. (0.118 kg) | A/SCTA2-xxx: 0.274 lbs. (0.124 kg)
  • A/CTA2-xxx-RMS: 0.190 lbs. (0.087 kg) | A/SCTA2-xxx-RMS: 0.190 lbs. (0.087 kg)
Kích Thước Sản Phẩm:
  • Phiên Bản Lõi Rắn: 2.760” (70.11 mm) x 3.343” (84.92 mm) x 1.050” (26.67 mm)
  • Phiên Bản Lõi Chia: 2.780” (70.51 mm) x 3.238” (82.25 mm) x 1.120” (28.45 mm)
