Chi tiết sản phẩm

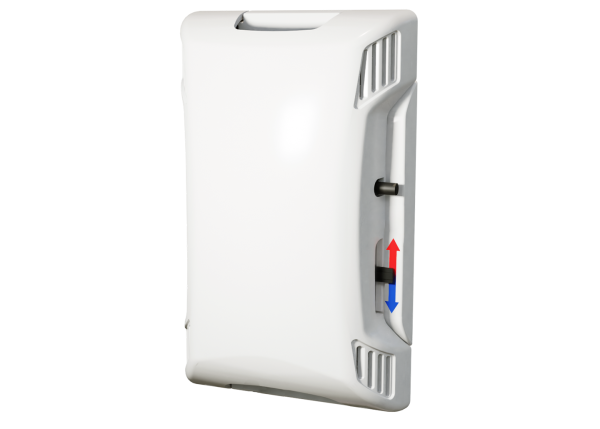

A/RH3-AN-RSO-A03-C5 – RH Room Thermistor
Sản phẩm này được bảo hành trong vòng Năm (5) Năm theo Hợp đồng Bảo hành Giới hạn của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Độ ẩm tương đối (Relative Humidity, RH) Đầu ra: 0-5, 0-10 VDC và 4-20mA (Mặc định), Phòng (R), Độ chính xác ± 3%, Nhiệt biểu 10K Ohm (Loại III), Điểm đặt: 0-10K, Bypass.
Ứng dụng sản phẩm
Mô tả chi tiết
| Thông số sản phẩm | Thông tin |
|---|---|
| Điện áp cấp: | 4-20 mA: 250 Ohm Load: 15 – 40 VDC / 18 – 28 VAC | 500 Ohm Load: 18 – 40 VDC / 18 – 28 VAC 0-5 VDC: 12 – 40 VDC / 18 – 28 VAC | 0-10 VDC: 18 – 40 VDC / 18 – 28 VAC Ghi chú: Bảo vệ ngược cực |
| Dòng cấp: | Voltage Output: 8 mA tối đa (0.32 VA) Current Output: 24 mA tối đa (0.83 VA) |
| Trở kháng tải đầu ra: | 4-20 mA: Tối đa 700 Ohm 0-5 VDC hoặc 0-10 VDC: Tối thiểu 4K Ohm |
| Tín hiệu đầu ra: | 2 dây: 4 – 20 mA (Mặc định nhà máy) 3 dây: 0-5 hoặc 0-10 VDC & 4 – 20 mA (Có thể chọn từ trường) |
| Độ chính xác @ 77°F (25°C): | Theo mô hình: +/- 1% trong khoảng 20% RH từ 20 đến 90% | +/- 2%, hoặc 3% từ 10 đến 95% |
| Dải đo độ ẩm: | 0-100% |
| Dải hoạt động với độ ẩm: | Từ 0 đến 95% RH, không ngưng tụ |
| Dải nhiệt độ hoạt động: | Từ 35 đến 122°F (1.5 đến 60°C) |
| Dải nhiệt độ lưu trữ: | Từ -40 đến 149°F (-40 đến 65°C) |
| Ổn định | Lặp lại | Độ nhạy RH: | Ít hơn 2% drift / 5 năm | 0.5% RH | 0.1% RH |
| Thời gian phản ứng (Thay đổi bước 63%): | 20 giây (tiêu chuẩn) |
| Loại cảm biến RH: | Điện dung với bộ lọc chống thấm |
| Thời gian ổn định của truyền dẫn RH: | 30 phút (Thời gian khuyến nghị trước khi thực hiện xác minh độ chính xác) |
| Kết nối | Cỡ dây: | Ốc Terminal Blocks (Có cực) | 16 (1.31 mm²) đến 26 AWG (0.129 mm²) |
| Xếp hạng Mô-men xoắn Block Terminal: | Từ 4.43 đến 5.31 lb-in (0.5 đến 0.6 Nm) |
| Điểm kiểm tra NIST: | Điểm Kiểm tra Mặc định: 3 Điểm (20%, 50% & 80%) 1% Điểm Kiểm tra NIST: 5 Điểm trong phạm vi 20% đã chọn (vd. 30%-50% là 30, 35, 40, 45 & 50) |
| Đầu ra Trở kháng Termistor Nominal @ 77°F (25°C) (Màu dây dẫn): | Seri RHx-1.8K: 1.8K (Đỏ/Vàng) Seri RHx-3K: 3K (Trắng/Nâu) Seri RHx-AN (Loại III): 10K (Trắng/Trắng) Seri RHx-AN-BC: 5.238K (Trắng/Vàng) Seri RHx-CP (Loại II): 10K (Trắng/Xanh) Seri RHx-CSI: 10K (Xanh/Vàng) Seri RHx-10KS: 10K (Trắng/Xanh dương) Seri RHx-10K-E1: 10K (Xám/Đà) |
| Độ chính xác @ 77°F (25°C): | +/- 0.36°F (0.2°C) trừ Seri 10K-E1: +/- 0.54°F (0.3°C) Seri 1.8K: +/- 0.9°F (0.5°C) @ 77°F (25°C) & +/- 1.8°F (1.0°C) từ 32 đến 158°F (0 đến 70°C) |
| Hằng số phát tán Công suất: | 3 mW/°C ngoại trừ Seri 1.8K: 1 mW/°C; Seri 10K-E1: 2 mW/°C |
| Thời gian phản ứng (Thay đổi bước 63%): | 10 giây tiêu biểu |
| Kết nối | Cỡ dây: | Terminal Blocks ốc | 16 (1.31 mm²) đến 26 AWG (0.129 mm²) |
| Xếp hạng Mô-men xoắn Block Terminal: | Từ 4.43 đến 5.31 lb-in (0.5 đến 0.6 Nm) |
| Chất liệu vỏ | Màu sắc: | Enclosure “-R2”: ABS (Trắng) Enclosure “-R”: ABS (Màu be) |
| Xếp hạng chống cháy vỏ: | UL94-HB |
| Kích thước sản phẩm: | Enclosure “-R2”: 4.50” (114.3 mm) x 2.75” (69.85 mm) x 1.12” (28.45 mm) Enclosure “-R”: 4.50” (114.3 mm) x 2.75” (69.85 mm) x 1.12” (28.45 mm) |
| Trọng lượng sản phẩm: | Seri A/RHx-xx-R2: 0.17 lbs. (0.077 kg) Seri A/RHx-xx-R: 0.17 lbs. (0.077 kg) |
| Phê duyệt của cơ quan: | CE, RoHS2, WEEE |
