A/TT100-HT-D-4″-4-GD – High Temp Duct

Sản phẩm này được bảo hành trong vòng Năm (5) năm được quy định trong Hợp đồng Bảo hành Hạn chế của ACI.


Báo giá sản phẩm

Tổng quan sản phẩm

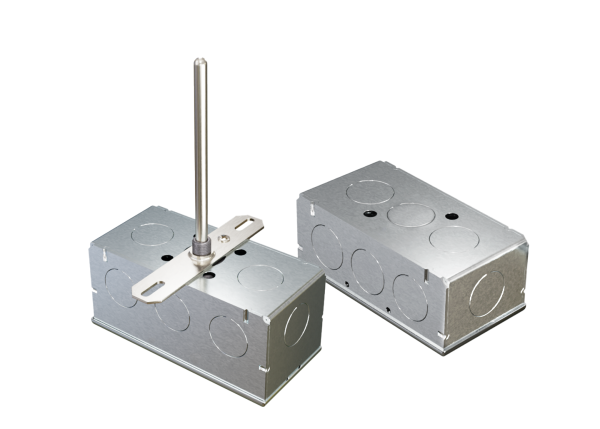

Bộ phát với RTD 100 Ohm, Ống dẫn nhiệt độ cao, Inox 316 4″, Vỏ bằng sắt mạ kẽm, Đầu ra 4-20 mA

Ứng dụng sản phẩm

  • Đơn vị mái nhà
  • Nhiệt độ không khí cung cấp/xả ra/trở lại/hỗn hợp
  • Mô tả chi tiết

    Điện áp cấp nguồn Bộ phát | Dòng cấp nguồn: +8.5 đến 32 VDC (Bảo vệ ngược cực) | Tối thiểu 25 mA
    250 Ohm Tải: +13.5 đến 32 VDC | 500 Ohm Tải: +18.5 đến 32 VDC
    Trở kháng tải tối đa: (Điện áp Terminal – 8.5 V) | 0.020 A
    Tín hiệu đầu ra: Dòng: 4-20 mA (2-Dây cung cấp vòng) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 Dây)
    Độ chính xác hiệu chuẩn | Tuyến tính: Phạm vi Nhiệt độ 500ºF (260ºC): +/- 0.5%
    Độ nhiệt động: Phạm vi Nhiệt độ 100ºF (38ºC): +/- 0.02%
    Thời gian khởi động | Độ nhiệt khởi động: 10 Phút | +/- 0.1%
    Phạm vi Nhiệt độ TT vận hành: -40ºF (-40ºC) đến 185ºF (85ºC)
    Phạm vi Độ ẩm vận hành: 0 đến 90%, không ngưng tụ
    Phạm vi Nhiệt độ đuợc hiệu chuẩn: Phạm vi Nhiệt độ Tối thiểu: 50ºF (28ºC) | Phạm vi Nhiệt độ Tối đa: 800ºF (426ºC)
    Phạm vi Nhiệt độ hiệu chuẩn khớp (mô hình A/TTM): -49ºF đến 311ºF (-45ºC đến 155ºC)
    Kết nối | Kích cỡ dây: Khối Terminal Vít (Không nhạy cực) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2)
    Chỉ số mô-men xoắn khối Terminal: 0.5 Nm mặc định
    Loại cảm biến | Đường cong cảm biến: Platinum RTD | PTC (Hệ số dương nhiệt độ)
    Số điểm cảm biến: Một
    Số dây: A/100-3W-HT-D-XX” và A/1K-3W-HT-D-xx”: Ba (Trắng / Hai Đỏ) Nhạy cực
    Đầu ra cảm biến @ 0ºC (32ºF): A/100-3W-HT-D-xx”: 100 Ohm mặc định | A/1K-3W-HT-D-xx”: 1000 Ohm mặc định
    Dải dung sai cảm biến | Độ chính xác: +/- 0.12% Lớp B | Công thức Dải dung sai Lớp B: +/- ºC = (0.30ºC + (0.005 * |t|))
    Chuẩn DIN | Hệ số nhiệt độ: DIN EN 60751 (IEC 751) | 3850 ppm / ºC
    Ổn định: < 0.04 % trong 1000 giờ tại 400ºC
    Tự làm nóng | Dòng vận hành tối đa: 100 Ohm RTD: 7 mW/ºC (Không khí yên) | 5 A | 1K Ohm RTD: 4 mW/°C (Không khí yên) | 3 A
    Phạm vi Nhiệt độ hoạt động của cảm biến: -40 đến 395ºC (-40 đến 743ºF)
    Thông số vỏ (Chất liệu, Chống cháy, Nhiệt độ, NEMA/IP Rating): “-GD” Vỏ: -40 đến 199ºC (-40 đến 390ºF); Thép mạ kẽm; NEMA 1 (IP10) | “-BB” Vỏ: Nhôm, -40 đến 121ºC (-40 đến 250ºF), Được xếp hạng Plenum, NEMA 3R
    Phạm vi Nhiệt độ lưu trữ: -40 đến 85ºC (-40 đến 185ºF)
    Phạm vi Độ ẩm vận hành: 10 đến 90% RH, không ngưng tụ
    Chất liệu Đầu dò: Thép không gỉ 316
    Đường kính Đầu dò: 0.250” (6.35mm)
    Chất liệu Ống nén: Thép không gỉ 316
    Chiều dài Dây dẫn | Kích cỡ dẫn: 8’ (2.44 m) | 24 AWG (0.20 mm2)
    Cách nhiệt Dây dẫn | Xếp hạng dây: Các Dây chuyển mạch Cách nhiệt với Băng Keo Mica | 27% Cố định Niken Phủ Đồng
    Xác nhận cơ quan: RoHS2, WEEE
