Chi tiết sản phẩm
A/TT1K-HT-D-12″-2-BB – High Temp Duct
Sản phẩm này được bảo hành trong vòng Năm (5) Năm của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm

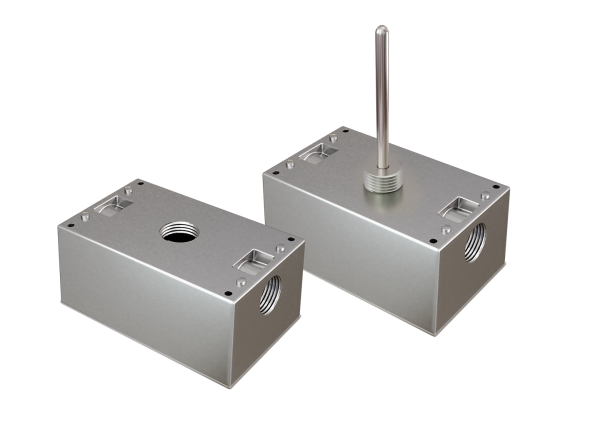

Bộ phát với RTD 1,000 Ohm, ống dẫn nhiệt độ cao, 12″ 316 SS, vỏ bảo vệ NEMA 3R, đầu ra 2-10VDC
Ứng dụng sản phẩm
Mô tả chi tiết
| Product specifications |
|---|
| Transmitter Supply Voltage | Supply Current: +8.5 to 32 VDC (Reverse Polarity Protected) | 25 mA minimum 250 Ohm Load: +13.5 to 32 VDC | 500 Ohm Load: +18.5 to 32 VDC |
| Maximum Load Resistance: (Terminal Voltage – 8.5 V) | 0.020 A |
| Output Signals: Current: 4-20 mA (2-Wire Loop Powered) | Voltage: 1-5 VDC or 2-10 VDC (3-Wires) |
| Calibrated Accuracy | Linearity: Temp. Spans > 500ºF (260ºC): +/- 0.5% Temp. Spans < 500ºF (260ºC): +/- 0.2% |
| Temperature Drift: Temp. Spans > 100ºF (38ºC): +/- 0.02% Temp. Spans < 100ºF (38ºC): +/- 0.04%/ºF |
| Warm Up Time | Warm Up Drift: 10 Minutes | +/- 0.1% |
| Operating TT Temperature Range: -40ºF (-40ºC) to 185ºF (85ºC) |
| Operating Humidity Range: 0 to 90%, non-condensing |
| Calibrated Temperature Spans: Minimum Temp. Span: 50ºF (28ºC) | Maximum Temp. Span: 800ºF (426ºC) |
| Matched Calibrated Temperature Spans (A/TTM models) Range: -49ºF to 311ºF (-45ºC to 155ºC) |
| Connections | Wire Size: Screw Terminal Blocks (Non-Polarity Sensitive) | 16 AWG (1.31 mm2) to 26 AWG (0.129 mm2) |
| Terminal Block Torque Rating: 0.5 Nm nominal |
| Sensor Type | Sensor Curve: Platinum RTD | PTC (Positive Temperature Coefficient) |
| Number Sensing Points: One |
| Number Wires: A/100-3W-HT-D-XX” and A/1K-3W-HT-D-xx”: Three (White / Two Red) Polarity Sensitive |
| Sensor Output @ 0ºC (32ºF): A/100-3W-HT-D-xx”: 100 Ohms nominal | A/1K-3W-HT-D-xx”: 1000 Ohms nominal |
| Sensor Tolerance | Accuracy: +/- 0.12% Class B | Class B Tolerance Formula: +/- ºC = (0.30ºC + (0.005 * |t|)) |
| Din Standard | Temperature Coeffcient: DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Stability: < 0.04 % at 1000 hours at 400ºC |
| Self-Heating | Maximum Operating Current: 100 Ohm RTD: 7 mW/ºC (Still Air) | 5 mA | 1K Ohm RTD: 4 mW/°C (Still Air) | 3 mA |
| Sensor Operating Temperature Range: -40 to 395ºC (-40 to 743ºF) |
| Enclosure Specifications (Material, Flammability, Temperature, NEMA/IP Rating): “-GD” Enclosure: -40 to 199ºC (-40 to 390ºF); Galvanized Steel; NEMA 1 (IP10) “-BB” Enclosure: Aluminum, -40 to 121ºC (-40 to 250ºF), Plenum Rated, NEMA 3R |
| Storage Temperature Range: -40 to 85ºC (-40 to 185ºF) |
| Operating Humidity Range: 10 to 90% RH, non-condensing |
| Probe Material: 316 Stainless Steel |
| Probe Diameter: 0.250” (6.35mm) |
| Compression Fitting Material: 316 Stainless Steel |
| Lead Length | Conductor Size: 8’ (2.44 m) | 24 AWG (0.20 mm2) |
| Lead Wire Insulation | Wire Rating: Fiberglass Braided Insulation with Mica Tape | 27% Nickel Plated Copper |
| Agency Approvals: RoHS2, WEEE |
