Chi tiết sản phẩm
A/TT1K-HT-D-12″-2-GD – High Temp Duct
Sản phẩm này được bảo hành trong vòng Năm (5) năm bởi ACI.
Báo giá sản phẩm
Tổng quan sản phẩm

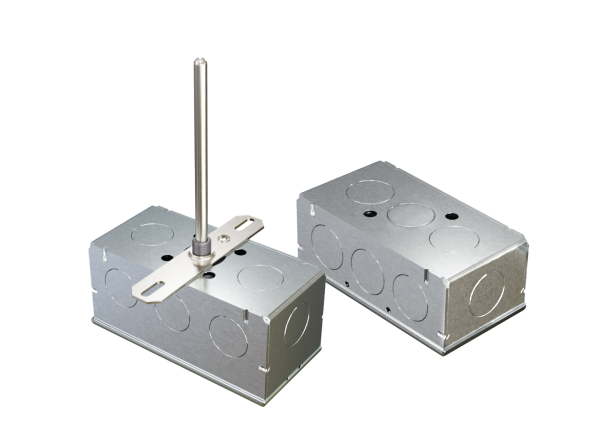

Bộ phát với RTD 1.000 Ohm, Ống dẫn nhiệt độ cao, 12″ thép không gỉ loại 316, Vỏ Galvanized, Đầu ra 2-10VDC
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cấp | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ Polarity Đảo) | 25 mA tối thiểu |
| Trở tải tối đa: | (Điện áp terminal – 8.5 V) | 0.020 A |
| Tín hiệu đầu ra: | Dòng: 4-20 mA (Cấp nguồn Loop 2 dây) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được hiệu chuẩn | Tuyến tính: | Phạm vi nhiệt. < 500ºF (260ºC): +/- 0.2% | Phạm vi nhiệt. > 500ºF (260ºC): +/- 0.5% |
| Độ chệch nhiệt độ: | Phạm vi nhiệt. < 100ºF (38ºC): +/- 0.04%/ºF | Phạm vi nhiệt. > 100ºF (38ºC): +/- 0.02% |
| Thời gian làm nóng | Độ chệch làm nóng: | 10 Phút | +/- 0.1% |
| Phạm vi nhiệt độ hoạt động TT: | -40ºF (-40ºC) đến 185ºF (85ºC) |
| Phạm vi độ ẩm hoạt động: | 0 đến 90%, không ngưng tụ |
| Phạm vi nhiệt được hiệu chuẩn: | Phạm vi nhiệt tối thiểu: 50ºF (28ºC) | Phạm vi nhiệt tối đa: 800ºF (426ºC) |
| Phạm vi nhiệt được hiệu chuẩn khớp (mô hình A/TTM): | -49ºF đến 311ºF (-45ºC đến 155ºC) |
| Kết nối | Kích thước dây: | Ốc Terminal Blocks (Không quan trọng Polarity) | 16 AWG (1,31 mm2) đến 26 AWG (0,129 mm2) |
| Chỉ số chuẩn đầu cáp: | 0.5 Nm thông thường |
| Loại cảm biến | Đường cong cảm biến: | Platinum RTD | PTC (Hệ số Nhiệt độ Tích cực) |
| Số điểm cảm biến: | Một |
| Số dây: | Mô hình A/100-3W-HT-D-XX” và A/1K-3W-HT-D-xx”: Ba (Trắng / Hai đỏ) Quan trọng Polarity |
| Đầu ra cảm biến @ 0ºC (32ºF): | A/100-3W-HT-D-xx”: 100 Ohm thông thường | A/1K-3W-HT-D-xx”: 1000 Ohm thông thường |
| Độ chịu môi trường của cảm biến | Độ chính xác: | +/- 0.12% Class B | Công thức Độ chính xác của lớp B: +/- ºC = (0,30ºC + (0,005 * |t|)) |
| Chuẩn DIN | Hệ số Nhiệt: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Ổn định: | < 0.04 % ở 1000 giờ tại 400ºC |
| Tự tỏa nhiệt | Dòng hoạt động tối đa: | 100 Ohm RTD: 7 mW/ºC (Khí còn) | 5 mA | 1K Ohm RTD: 4 mW/°C (Khí còn) | 3 mA |
| Phạm vi nhiệt độ hoạt động của cảm biến: | -40 đến 395ºC (-40 đến 743ºF) |
| Đặc điểm bọc (Chất liệu, Cháy, Nhiệt độ, NEMA/IP Rating): | “-GD” Enclosure: -40 đến 199ºC (-40 đến 390ºF) ; Thép mạ kẽm ; NEMA 1 (IP10) | “-BB” Enclosure: Nhôm, -40 đến 121ºC (-40 đến 250ºF), Plenum Rated, NEMA 3R |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 85ºC (-40 đến 185ºF) |
| Phạm vi độ ẩm hoạt động: | 10 đến 90% RH, không ngưng tụ |
| Vật liệu đầu cảm biến: | 316 Thép không gỉ |
| Đường kính cảm biến: | 0.250” (6.35mm) |
| Chất liệu nén (Chất liệu, dẫn điện): | 316 Thép không gỉ |
| Chiều dài dây dẫn | Kích thước dây dẫn: | 8’ (2,44 m) | 24 AWG (0,20 mm2) |
| Cách điện dây dẫn | Đánh giá dây: | Sợi thuỷ tinh dạ chiết với Băng Mica | 27% Niken mạ đồng |
| Các cơ quan phê duyệt: | RoHS2, WEEE |
