Chi tiết sản phẩm

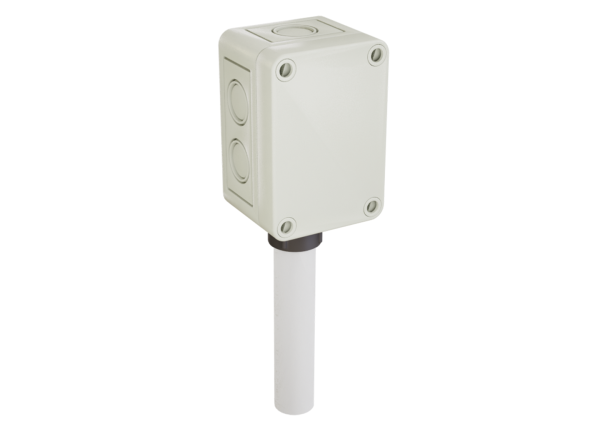

A/TT1K-O-4-4X – Transmitter Outside Air
Sản phẩm này được bảo hành bởi ACI trong vòng Năm (5) Năm Theo Điều Kiện Hạn Chế.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ truyền tải với RTD 1.000 Ohm, không khí bên ngoài, vỏ NEMA 4X, Đầu ra 4-20mA
Ứng dụng sản phẩm
Mô tả chi tiết
| Thông số sản phẩm | Chi tiết |
|---|---|
| Điện áp cấung cấp bộ phát | Dòng cấung cấp: | +8.5 đến 32 VDC (Bảo vệ ngược cấp) | 25 mA tối thiểu |
| Tải tối đa | Kháng cự: | 250 Ohm Load: +13.5 đến 32 VDC | 500 Ohm Load: +18.5 đến 32 VDC |
| Đầu ra tín hiệu: | Dòng: 4-20 mA (2 dây, cấung cấp vòng) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được hiệu chuẩn | Tuyến tính: | Phạm vi nhiệt độ < 500ºF (260ºC): +/- 0.2% |
| Độ nhiệt lạc | Nhiệt độ chuẩn: | Phạm vi nhiệt độ 100ºF (38ºC): +/- 0.02%/ºF |
| Điểm chứng nhận NIST TTM100/TTM1K: | NIST 3 Điểm: 20%, 50% & 80% của dải | NIST 5 Điểm: 20%, 35%, 50%, 65%, 80% của dải |
| Phạm vi nhiệt độ làm việc của bộ phát: | -40ºF đến 185ºF (-40 đến 85ºC) |
| Kết nối dây / Kích thước dây: | Block terminal vít (phân cực nhạy) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Dải torque của khóa nối terminal: | 0.37 ft-lb (0.5 Nm) tiêu chuẩn |
| Loại cảm biến | Đường cong cảm biến: | Platinum RTD | PTC (Hệ số nhiệt độ tích cực) |
| Số điểm cảm biến: | Một |
| Kháng cự cảm biến nomia ở 32ºF (0ºC): | Dòng A/TT/TTM100 Series: 100 Ohms | Dòng A/TT/TTM1K Series: 1000 Ohms |
| Màu dây chì: | 100 Ohms (Nâu/Nâu) | 1000 Ohms (Đen/Đen) |
| Lớp dung sai Platinum RTD: | +/- 0.06% Lớp A |
| Độ chính xác của cảm biến: | (Công thức dung sai lớp A: +/- ºC = (0.15ºC + (0.002 * |t|)) | Với |t| là giá trị tuyệt đối của nhiệt độ trên hoặc dưới 0ºC trong ºC) |
| Chuẩn DIN | Hệ số nhiệt: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Dải nhiệt độ làm việc: | -40 đến 71ºC (-40 đến 160ºF) |
| Dải nhiệt độ bảo quản: | -40 đến 71ºC (-40 đến 160ºF) |
| Dải độ ẩm làm việc: | 0 đến 100% RH |
| Thông số vỏ (Chất liệu, Độ cháy, Nhiệt độ, NEMA/IP Rating): | “-EH” Vỏ: Nhựa PC/ASA với bảo vệ UV; -40 đến 88ºC (-40 đến 190ºF); UL94-V0 | “-4X” Vỏ: Nhựa Polystyrene, -40 đến 70ºC (-40 đến 158ºF), UL94-V2, NEMA 4X (IP 66) | “-BB” Vỏ: Nhôm, -40 đến 121ºC (-40 đến 250ºF), NEMA 3R |
| Chiều dài dây dẫn | Kích thước dẫn: | 14” (35.6cm) | 22 AWG (0.65mm) |
| Cách điện dây dẫn | Xếp hạng dây: | Đồng mạ bạch kim | Teflon mài (PTFE) Dây màu sắc | MIL-W-16878/4 (Loại E) |
| Chất liệu đầu cuối | Xếp hạng dễ cháy: | Polyamide 6.6 | UL94-V2 (Bao gồm trong tùy chọn vỏ “-4X”) |
| Xếp hạng NEMA: | IP68 (NEMA 4X) |
| Trọng lượng sản phẩm: | Dòng A/TT/TTM-O-EH Series: 0.49 lbs. (0.222 kg) | Dòng A/TT/TTM-O-4X Series: 0.41 lbs. (0.180 kg); | Dòng A/TT/TTM-O-BB Series: 0.79 lbs. (0.358 kg) | Tùy chọn “-POT”: +0.12 lbs. (0.055 kg) cho các trọng lượng khác |
| Được phê chuẩn bởi cơ quan: | RoHS2, WEEE |
