Chi tiết sản phẩm

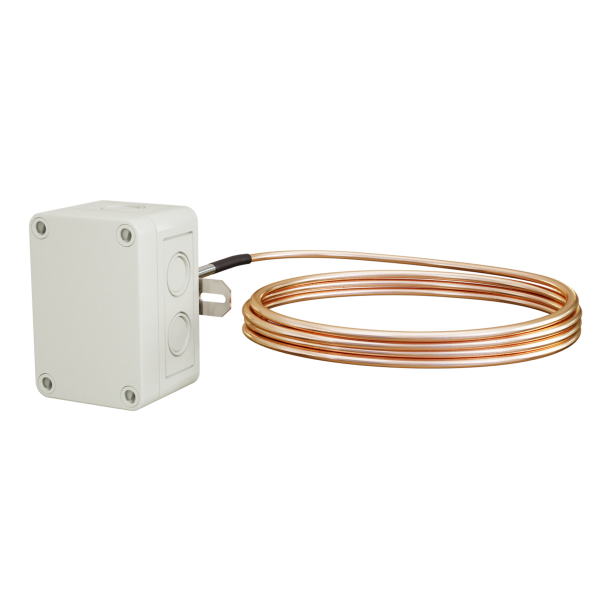

A/TTM1K-A-12′-4-4X – Transmitter Copper Averaging
Sản phẩm này được bảo hành trong vòng Năm (5) Năm của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Transmitter với RTD 1,000 Ohm (Chứng chỉ NIST), Tính trung bình Đồng, 12′, Vỏ NEMA 4X, Đầu ra 4-20mA
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cung cấp bộ phát | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ đảo cực) | Tối thiểu 25 mA |
| Trở tải tối đa: | (Điện áp chấm – 8.5 V) | 0,020 A |
| Tín hiệu ra: | Dòng: 4-20 mA (2 dây tiếp điện) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được hiệu chuẩn | Độ tuyến tính: | Phạm vi nhiệt: < 500ºF (260ºC): +/- 0.2% |
| Độ trôi nhiệt: | Phạm vi nhiệt < 100ºF (38ºC): +/- 0.04%/ºF | Phạm vi nhiệt > 100ºF (38ºC): +/- 0.02% |
| Phạm vi nhiệt độ tối thiểu/tối đa: | Phạm vi tối thiểu: 50ºF (28ºC) | Phạm vi tối đa: 400ºF (204ºC) |
| Điểm chứng nhận NIST TTM100/TTM1K: | 3 Điểm NIST: 20%, 50% & 80% của phạm vi | 5 Điểm NIST: 20%, 35%, 50%, 65%, 80% của phạm vi |
| Thời gian mở máy | Trôi mở máy: | 10 Phút | +/- 0.1% |
| Phạm vi nhiệt độ hoạt động bộ phát: | -40ºF đến 185ºF (-40 đến 85ºC) |
| Phạm vi độ ẩm hoạt động bộ phát: | 0 đến 90%, không ngưng tụ |
| Kết nối | Kích thước dây: | Khối terminal vít (nhạy cực) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Đánh giá moment của khối terminal: | 0.37 ft-lb (0.5 Nm ) tiêu chuẩn |
| Loại cảm biến: | Platinum RTD |
| Cấu trúc cảm biến: | PTC (Positive Temperature Coefficient) |
| Số điểm cảm biến: | Liên tục |
| Số dây: | Ba |
| Mầu dây dẫn: | Đen/Đen/Trắng (nhạy cực) |
| Đầu ra cảm biến @ 0ºC (32ºF): | 1000 Ohms tiêu chuẩn |
| Độ chính xác cảm biến: | +/- 0.1% @ 0ºC (32ºF) | +/- 0.25% @ 21ºC (70ºF) | +/- 1.0% @ 130ºC (266ºF) |
| Hệ số nhiệt độ: | 3850 ppm / ºC |
| Thời gian phản ứng (Bước thay đổi 63%): | 15 giây tiêu chuẩn |
| Phạm vi nhiệt độ hoạt động: | -40 đến 135ºC (-40 đến 275ºF) |
| Đánh giá nhiệt độ vỏ bảo vệ: | “-GD” Vỏ bảo vệ: -40 đến 115ºC (-40 đến 239ºF), Thép mạ kẽm, NEMA 1 (IP10) | “-PB” Vỏ bảo vệ: -30 đến 100ºC (-22 đến 212ºF), Nhựa ABS, UL94-5VB, Phân loại Plenum | “-BB” Vỏ bảo vệ: -40 đến 115ºC (-40 đến 239ºF), Nhôm, NEMA 3R (IP14) | “-4X” Vỏ bảo vệ: -40 đến 70ºC (-40 đến 158ºF), Nhựa Polystyrene, NEMA 4X (IP66) |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 80ºC (-40 đến 176ºF) |
| Phạm vi độ ẩm hoạt động: | 5 đến 90% RH, không ngưng tụ |
| Chất liệu cảm biến | Đường kính 요̉ | Đồng | 0.210” (5.34mm) tiêu chuẩn |
| Chất liệu vòi phù | Xếp hạng cháy: | Polyme Neoprene/EPDM/SBR | UL94-HBF; FMVSS-302; MIL-R-6130C |
| Chiều dài dây dẫn | Kích cỡ dây dẫn: | 12” (30.5 cm) | 22 AWG (0.65mm) |
| Ứng dụng Chất lượng dây dẫn | Xếp hạng dây: | Leads màu Teflon etsà | Mil Spec 16878/4 Loại E |
| Chất liệu dẫn: | Đồng mạ bạch kim |
| Các cơ quan chứng nhận: | RoHS2, WEEE, CE, UKCA |
