Chi tiết sản phẩm

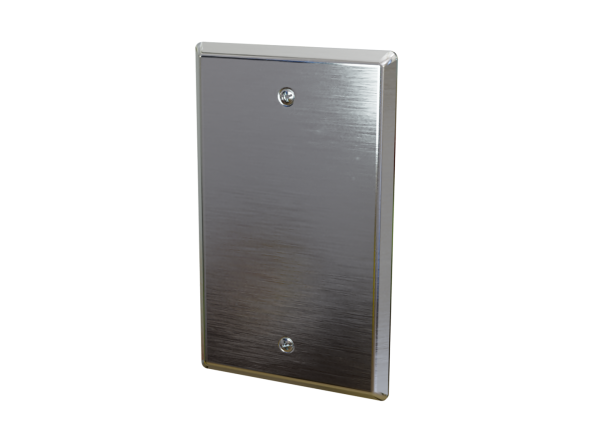

A/TTM1K-SP-1 – Transmitter Wall Plate
Sản phẩm này được bảo hành bởi Bảo hiểm ACI trong vòng Năm (5) Năm theo Điều khoản giới hạn.
Báo giá sản phẩm
Tổng quan sản phẩm
Truyền thông với RTD 1.000 Ohm (Chứng chỉ NIST), Wall Plate, Thép không gỉ, Đầu ra 1-5VDC
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cấp cho Bộ phát | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ cực ngược) | 25 mA tối thiểu 250 Ohm Load: +13.5 đến 32 VDC | 500 Ohm Load: +18.5 đến 32 VDC |
| Trở tải tối đa: | (Điện áp ngõ kết nối – 8.5 V) | 0.020 A |
| Tín hiệu đầu ra: | Dòng: 4-20 mA (2-Wire Loop Powered) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được hiệu chuẩn | Độ tuyến tính: | Phạm vi nhiệt độ < 500ºF (260ºC): +/- 0.2% | Bộ phát được hiệu chuẩn ở 71ºF (22ºC) nominal |
| Độ nảy nhiệt: | Phạm vi nhiệt 100ºF (38ºC): +/- 0.02% |
| Chứng nhận NIST: | 3 Điểm NIST: 20%, 50% & 80% của phạm vi | 5 Điểm NIST: 20%, 35%, 50%, 65%, 80% của phạm vi |
| Thời gian khởi động | Thay đổi nhiệt độ khởi động: | 10 Phút | +/- 0.1% |
| Phạm vi nhiệt độ tối thiểu/tối đa: | Phạm vi nhiệt độ tối thiểu: 50ºF (28ºC) | Phạm vi nhiệt độ tối đa: 200ºF (93ºC) |
| Kết nối | Kích thước dây: | Khối Terminal Vít (Nhạy cực) | 16 AWG (1,31 mm2) đến 26 AWG (0,129 mm2) |
| Đánh giá Mô-men xoắn Terminal Block: | 0.37 ft-lb (0.5 Nm ) mặc định |
| Loại cảm biến: | RTD Platinum |
| Đường cong cảm biến: | PTC (Hệ số nhiệt độ dương) |
| Số điểm cảm biến: | Một |
| Số dây: | Hai |
| Màu dây dẫn: | A/TT100/TTM100-SP: Nâu/Nâu | A/TT1K/TTM1K-SP: Đen/Đen |
| Đầu ra cảm biến @ 0ºC (32ºF): | A/TT100/TTM100-SP: 100 Ohm mặc định | A/TT1K/TTM1K-SP: 1000 Ohm mặc định |
| Độ chính xác cảm biến: | +/- 0.06% Class A | (Công thức Tolerance: +/- ºC = (0.15ºC + (0.002 * |t|)) trong đó |t| là giá trị tuyệt đối của nhiệt độ trên hoặc dưới 0ºC trong ºC) |
| Chuẩn Din | Hệ số nhiệt độ: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Ổn định: | +/- 0.03% sau 1000 giờ @ 300ºC (572ºF) |
| Thời gian phản hồi (Thay đổi bước 63%): | 20 Giây mặc định |
| Phạm vi nhiệt độ hoạt động: | 35ºF đến 160ºF (1.5 đến 71ºC) |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 160ºF (-40 đến 71ºC) |
| Phạm vi Độ ẩm hoạt động: | 5 đến 90% Hơi nước, không ngưng tụ |
| Chất liệu tấm: | Thép không gỉ 430 (Hoàn thiện bằng thép không gỉ vệ sinh) |
| Chất liệu gasket từ Foam | Xếp loại độ cháy: | Polyme Neoprene/EPDM/SBR | UL94-HBF; FMVSS-302; MIL-R-6130C |
| Chiều dài dây dẫn | Kích cỡ dẫn: | 14” (35.6 cm) | 22 AWG (0.65 mm) |
| Chất liệu dẫn: | Đồng mạ bạc |
| Kích thước sản phẩm: | 4.50” (114.3 mm) x 2.78” (70.6 mm) x 1.00” (25.4 mm) |
| Trọng lượng sản phẩm: | 0.19 lbs. (86.2 g) |
| Cơ quan chứng nhận: | RoHS2, WEEE |
